玻璃管液位计适用范围


文章日期:2019-08-04|阅读数:

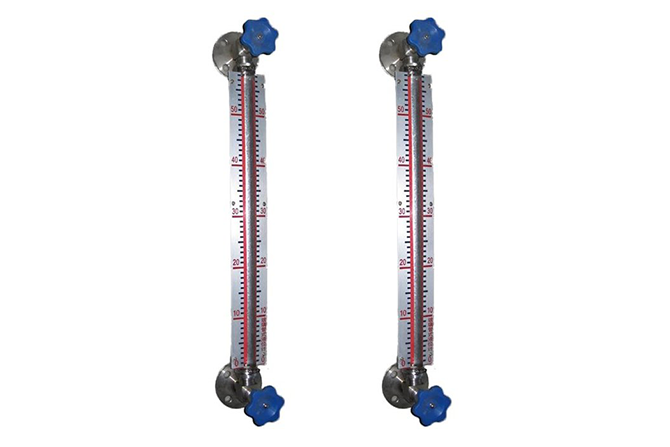

玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具,今天小编为大家介绍玻璃管液位计适用范围

玻璃管液位计适用范围

玻璃管液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。

玻璃管液位计它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

(一)按工作原理可分为:透光式和反射式两种类型,具体使用范围如下:

1、透光式玻璃板液位计主要用于观测不透明的或有颜色液体的液位;

2、反射式玻璃板液位计主要用于观测无色,透明的液体的液位;

(二)按操作温度可分为:普通型和高温型两种类型,具体使用范围如下:

1、普通型玻璃板液位计主要用于压力等级小于或等于PN6.4MPa,被测介质的操作温度小于或等于250℃的场合;

2、高温型又可分为:高温低压型,高温中压型和高温高压型,具体使用范围如下:

(1)高温低压型玻璃板液位计主要用于压力等级小于或等于PN4.0MPa,被测介质的操作温度大于250℃且小于等于400℃的场合;

(2)高温中压型玻璃板液位计主要用于压力等级小于或等于PN6.4MPa,被测介质的操作温度大于250℃且小于等于400℃的场合;

(3)高温高压型玻璃板液位计主要用于压力等级小于或等于PN25.0MPa,被测介质的操作温度大于250℃且小于等于400℃的场合。

(三)按压力等级可分为:低压型,中压型和高压型三种类型,具体使用范围如下:

1、低压型玻璃板液位计主要用于压力等级小于或等于PN4.0MPa,被测介质的操作温度小于或等于250℃的场合。

2、中压型玻璃板液位计主要用于压力等级小于或等于PN6.4MPa,被测介质的操作温度小于或等于250℃的场合。

3、高压型玻璃板液位计主要用于压力等级小于或等于PN25.0MPa,被测介质的操作温度小于或等于250℃的场合。

哪些场合不能使用玻璃管液位计

1、温度过高或压力过大的安装环境是不宜使用的,因为玻璃材质本身的承受高温高压的极限就不是很高,一般我们会推荐选择玻璃板液位计或更换石英管来解决。

2、测量范围过长,过长的玻璃管对于压力的要求特别高,因为受力的面积增加而变的不抗压。如果必须使用玻璃管液位计,我们建议分段制造,安装,每段长度不超过2000mm。

3、一些工矿环境比较复杂的安装环境也同样不适用,如移动式罐体等。这里如果使用玻璃管液位计会增加潜在危险,移动过程中的轻微碰撞都有可能使玻璃管破裂造成泄漏。

4、易燃易爆的介质不要使用玻璃管液位计,虽然说它只是一款纯机械式的液位计产品,但毕竟是玻璃制品,保养不当或是撞击磕碰都会使其破裂并导致事故的发生。这里我们建议使用安全系数更高的玻璃板或磁翻板液位计。

5、需远程监测并控制的场合是肯定使用不了的,因为纯机械的结构设计没有办法实现的信号输出,至少目前为止也没有解决的办法。

6、安装空间过于狭小也是无法安装使用的,被测容器之间必须保持少220mm的空间才能够安装该产品,而且阀门的使用也不是很方便。

玻璃管液位计使用事项

玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。HJ-HG5玻璃管液位计是一种直读式液位测量仪表,适用于工业生产过程中一般贮液设备中的液体位置的现场检测,其结构简单,测量准确,是传统的现场液位测量工具。该液位计两端各装有一个针形阀,当玻璃管发生意外事故而破碎时,针形阀在容器压力作用下自动关闭,以防容器内介质继续外流。

玻璃管液位计使用事项:

1、玻璃管液位计在运输、搬运及安装时,不可撞击或敲打,以防玻璃管和玻璃片破碎。

2、待安装后,当介质温度很高时,不要马上开启阀门,应预热20-30分钟,待玻璃管有一定温度后,再缓慢开启阀门。阀门开启程序:先缓慢开启上阀门,再缓慢开启下阀门,使被测介质慢慢进入玻璃管内。

3、在使用中,应定期清洗玻璃管内外壁污垢,以保持液位显示清晰。清洗程序:先关闭与容器连接的上、下阀门,打开排污阀,放净玻璃管内残液,使用适当清洗剂或采用长杆毛刷拉擦方法,清除管内壁污垢。

4、如果石英管断裂或挂垢严重需要更换时,具体步骤:拆下表体,拧开两端螺帽和螺母,用木棍将石英玻璃管从一端向另一端敲击,取出石墨环,将新石英管装入,再将石墨环套在石英管上,等距嵌入表体内,拧紧两端螺母及螺帽,确认无渗漏后,即可投入运行。
