涡街流量计现场管道系统安装技术要求


文章日期:2020-05-20|阅读数:

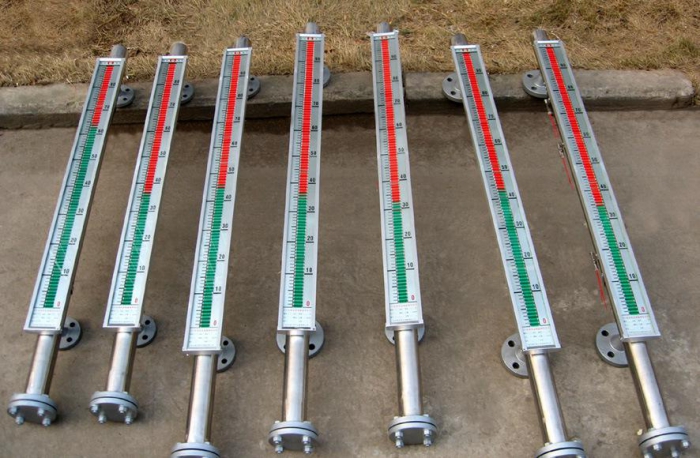

涡街流量计现场管道安装要求请广大用户务必认真阅读本文,本文内容对于涡街流量计现场安装非常重要.. 1.安装涡街流量计的管道应充满被测介质,则涡街流量计的流向标志应与管道内流体的流向一致.. 2.应避免安装在具有强烈机械振动的管道上。涡轮流量计根据具体不同的工作环境,生产出了适应各种环境以及各种材料的液位计,其中包括:液压机液位计 、防腐型磁性翻板液位计 、保温夹套翻板液位计、高温高压磁翻柱液位 、顶装式磁性浮子液位计 、玻璃板液位计、防霜液位计、玻璃管式液位计、彩色石英管液位计、系列磁翻柱(板)液位计等更多类型产品。污水流量计主体周围不容许有导磁体靠近否则直接影响液位计准确工作。因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。柴油流量计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实际高度,从而实现液位清晰的指示。 3.被测介质含有较多杂质,则应在涡街流量计上游的直管段所需长度之外安装过滤器.. 4.电磁干扰强,空间小,维护不便的情况下,应避免使用涡旋流量计.. 5.涡街流量计直管段的要求,涡街流量计的安装对直管段的要求至关重要..其详细要求如下: a、流量计应安装在与其路径相同直径的水平、垂直、倾斜(液体流向自下而上)管道上。 传感器上下游应设置一定长度的直管段,长度应满足前直管段15~20D,后直管段5~1OD的要求.. b、流量计安装点上游若有锥形管,流量计上游应有不小于15D的等直管段(D为管径),下游应有不小于5D的等直管段.. 流量计安装点的上游有渐开线管,流量计的上游应有不小于25D的等直管段(D为管径),下游应有不小于5D的等直管段,如果流量计安装上游有90个弯头或下行接头,流量计的上游应有不小于20D的等直管段,下游应有不小于5D的等直管段..如果流量计安装在同一平面上上游有两个90个弯头,流量计的上游应有不小于25D的等直管段,下游应有不小于5D的等直管段。 如果流量计安装在不同平面上有两个90个弯头,流量计的上游应有不小于40D的等直管段,下游应有不小于5D的等直管段。流量计的下游5D应尽可能安装流量控制阀或压力控制阀,如果必须安装在流量计的上游,当阀门能满足全开要求时,上游流量计应有不小于25D的等直管段,下游应有不小于5D的等直管段,当阀门只能满足半开要求时,流量计上游应有不小于50D的等直管段,下游应有不小于5D的等直管段。上游流量计应具有活塞式或活塞式泵、活塞式或罗茨式风机、压缩机、流量计上游不应小于等直管段的50D,下游不应小于等直管段的5D。 特别说明:涡街流量计安装在上游附近安装阀门,不断切换阀门,流量计对使用寿命有很大影响,很容易造成*流量计损坏.. 流量计尽量避免安装在架空很长的管道上,所以长时间后,由于流量计的下垂很容易造成流量计在法兰密封处泄漏,如果强行安装,必须安装在流量计上下游2D的管道紧固装置..
