3000m3储油罐浮子液位计


文章日期:2017-11-15|阅读数:


【摘要】我站3000m3储油罐于2004年7月大修,大罐浮子液位计制作安装在透光孔上,运行到2010年存在着四个重大问题,包括检测液位不准、浮漂经常被卡住、钢丝绳起倒刺与油封装置加油时经常溢出或不足。我站生产技术Q C小组针对上述四个问题,开展了一系列技术改造活动。本文主要是对我站生产技术Q C小组对此次技术活动的过程结果做了一些说明,包括设计构想、更换钢丝绳、分析确定***佳方案、就制定的对策的事宜的相关介绍,但在文章开头,笔者首先对浮子液位计的概念做了简要的概述。

3000m3储油罐浮子液位计
1、浮子液位计的概念:

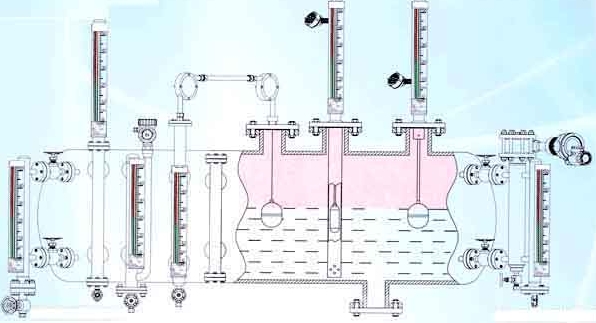

 浮子液位计是通过检测浮子位置来测量液位的仪表,它主要应用在机械工程、工业自动化仪表与系统、物位测量仪表三个方面,有磁性浮子液位计、浮球浮子液位计两个分类。磁性浮子液位计,又称磁翻转液位计,它是现场显示仪表。原理是利用磁钢的浮子位置的变化决定液位的变化的,并通过磁化系统耦合驱动双色磁翻柱翻转,显示液面位置。它具有开关报警功能,能耐高温高压。浮球浮子液位计是具有远传功能的仪表,浮球液位计使用温度***高80℃,***大压力1.0Mpa。

2、制定方案的前提准备:
2.1、设计构想:

 我站生产技术Q C小组为了改进研制一套安全可靠、测量准确的浮子液位计,使得浮漂测量变得更加准确。现Q C小组做出了下列几种设计构想,


                  表1   结构形式

项目     方案一     方案二       方案分析   综合评价
结构形式     “V”       “M”       从摩阻上考虑   采用方案一
                  表6 安全可靠性

项目     方案一   方案二         方案分析     综合评价
管径   1*         1*1/2         管径粗,强度好     方案二
高度     立管长   立管短         立管短,刚性好     方案二
连接方式     螺纹       焊接         焊接,强度高     方案二
                  表7 相关的对策

序号   对 策   目  标           地 点
1   油封装置   阻止油气泻出     “V”型     罐顶组装
2   结构形式   刚性好、摩阻小     “M”型     生产技术室
3   导轮箱   灵活、摩阻小     滚动轴承、铸铝合金     生产技术室
4   油位管   密封       密封圈     生产车间
5   钢丝绳   寿命长       直径4mm、不锈钢     罐顶组装
6   连接件   牢固       焊接     生产车间
7   支架   可靠       角钢 40*40*4     罐顶组装
                  表8 效果表

序号     效果                   说明
1       测量准确、精度高           与雷达液位计一致
2       浮子运行灵活、摩阻小         罐运行时浮漂动作灵敏
3       结构牢固、振动小、无噪音   运行稳定


  首先是在罐顶开孔处采用加装油封装置,再就是为保证浮漂钢丝绳在导轮中运行灵活自如,采取在导轮中加装滚动轴承,并要求装置安装安全可靠,使浮漂在装置运行中阻力小,结构形式采取***佳的“V”型,同时加装油位尺。

  ***后,生产技术 Q C 小组经过讨论研究后,并设计出了浮子液位计制作图纸。

2.2、关于更换钢丝绳步骤:

  首先放出原隔离支架内的润滑油,分别将罐外浮漂、原隔离支架拆卸下来。然后将透光孔打开,提出浮球,并拆除原钢丝绳,更换新的钢丝绳,接着将浮球放回到罐里的原油液面上,并安装好透光孔与新的隔离支架并用角钢作支撑架。***后安装好浮漂,向油位管中加注润滑油就可以了。在更换钢丝绳过程中,***需要引起重视的地方在于是:在整个安装隔离支架过程中,切忌不能让导轮承重。它决定了整个钢丝绳更换的成败。

3、分析并确定***佳方案:
  根据液位计设计图纸及现场实际,我们对以下主要部件进行方案选择和确定。

3.1、油封装置:
 采用“V”字型作为透光孔上开孔的油封装置。
3.2、结构形式:①“M”;②“N”(表1):
3.3、导轮箱:①轴承类型;②导轮材质(表2、表3):

表2 轴承类型

方案 方案分析 综合评价
死滑轮 转动阻滞、 不采用
摩阻大

滚动型 转动灵活、 采用
摩阻小

  表3 导轮材质

方案 方案分析 综合评价
钢制 重量重、不 不采用
易支撑

铸铝合金 重量轻、容 采用
易支撑

3.4  钢丝绳:①选型;②材质(表4、表
5)
  表4 选型

方案 方案分析 综合评价
直径 2mm 寿命短、承 不采用
载差

直径 4mm 寿命长、承 采用
载大


表5 材质

方案 方案分析 综合评价
钢制绳 易腐蚀、易 不采用
断裂

不锈钢 不易腐蚀、 采用
不易断裂


3.5、油位尺:
  加装油位管,有助于油罐的密封,增加钢丝绳的寿命。

3.6、安全可靠性(表6):
 安全可靠性见表6。

3.7、支架:
  利用原支架基础上增加高度,为确保强度可靠性与透光孔螺丝连接。

4、制定对策:


相关的对策,如表7所示。

死滑轮:对钢丝绳的使用寿命要求,摩阻大,造成滑轮、钢丝绳磨损极为严重。使用寿命都短。

5、对策实施:

(1)技术指导(2)组织实施(3)方案设计(4)导轮制作加工(5)油位管、保护管制作加工(6)支架制作、法兰与管焊接(7)钢丝绳、变径、U型卡选型(8)支架制作(9)液位计安装、调试

6、确认并检查效果效果:
 如表8确认效果表。

7、总结:
 从目前我站针对3000m3储油罐改进研制的浮子液位计的测量原理和方法方面来看,还存在以下几点巩固措施,包括对油位管储油密封压盖紧固、确定钢丝绳伸出罐外壁300m m,调整浮漂导向机构、按要求每季度对油位管补充油位、整理资料图纸并归档。在不断的实践中,泗洪生产技术Q C小组将立足输油生产,解决生产中技术难题,同时提高自己技术水平和知识,更好的为企业发展服务。
