涡轮流量计

 应用场合
涡轮流量计是一种精密流量测量仪表,测量无杂质、无腐蚀液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域。
涡轮流量计 工作原理
当被测液体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比。叶轮的转动周期地改变磁回路的磁阻值,检测线圈中的磁通随之发生周期性变化,产生频率与叶片旋转频率相同的感应电动势,经放大后,进行转换和处理。
涡轮流量计 产品结构

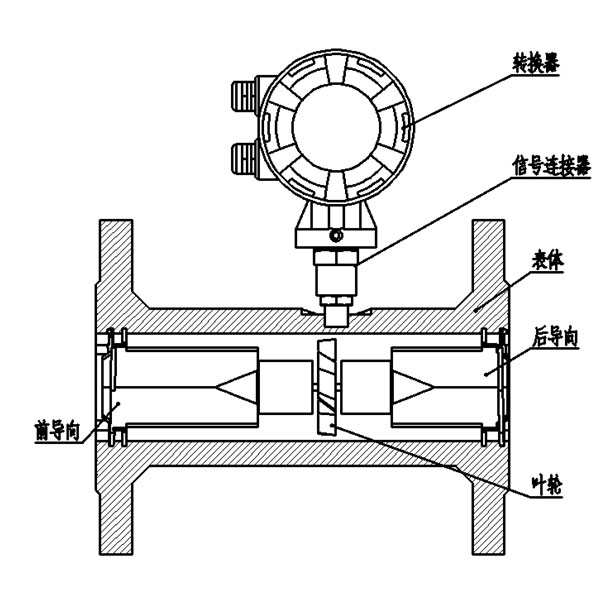

涡轮流量计的基本结构如图1-1所示,它主要由表体、前导向架、后导向架、叶轮、信号连接器和转换器等组成。

涡轮流量计

涡轮流量计 技术参数

被测介质

无杂质、低粘度、无强烈腐蚀性液体

执行标准

涡轮流量传感器(JB/T9246-1999)

检定规程

涡轮流量计(JJG1037-2008)

仪表口径及连接方式

法兰连接型

DN15-DN200

螺纹连接型

DN4-DN50

夹装连接型

DN4-DN200

卡装连接型

DN4-DN80

法兰标准

常规标准

GB/T 9113-2000

其他标准

国际管法兰

如:德标DIN、美标ANSI、日标JIS

国内管法兰

如:化工部标准、机械部标准

螺纹规格

常规规格

英制管螺纹(外螺纹)

其他规格

内螺纹、球面螺纹、NPT螺纹等

检定条件

检定装置

标准表法液体流量检定装置、静态质量法液体流量检定装置

环境条件

环境温度

相对湿度

使用条件

介质温度

T1:-20℃~+80℃ (一般型,标配)

T2:-20℃~+120℃ (高温型,订制)

T3:-20℃~+150℃ (高温型,订制)

环境温度

-20℃~+60℃

相对湿度

5%~90%

大气压力

86Kpa~106Kpa

检定条件

检定装置

标准表法液体流量检定装置、静态质量法液体流量检定装置

涡轮流量计 流量范围

仪表口径(mm)

常规流量范围(m3/h)

扩展流量范围(m3/h)

始动流量(m3/h)

***大压损(kPa)

4

0.04~0.25

0.04~0.4

0.02

120

6

0.1~0.6

0.06~0.6

0.05

80

10

0.2~1.2

0.15~1.5

0.07

50

15

0.6~3.6

0.5~5

0.35

35

20

0.8~8

0.45~9

0.3

35

25

1~10

0.5~10

0.4

35

32

1.5~15

0.8~15

0.6

35

40

2~20

1~20

0.6

35

50

4~40

2~40

1

35

65

7~70

5~70

4

25

80

10~100

7~100

5

25

100

20~200

10~200

8

25

125

25~250

13~250

10

25

150

30~300

15~300

12

25

200

80~800

40~800

20

25

涡轮流量计 仪表分类

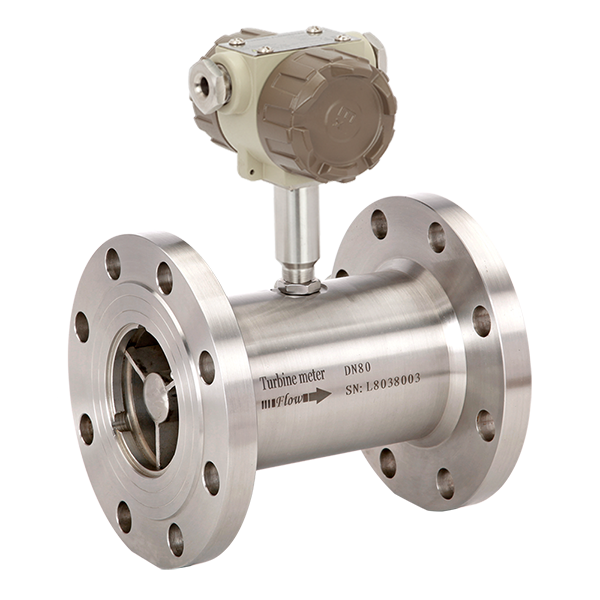

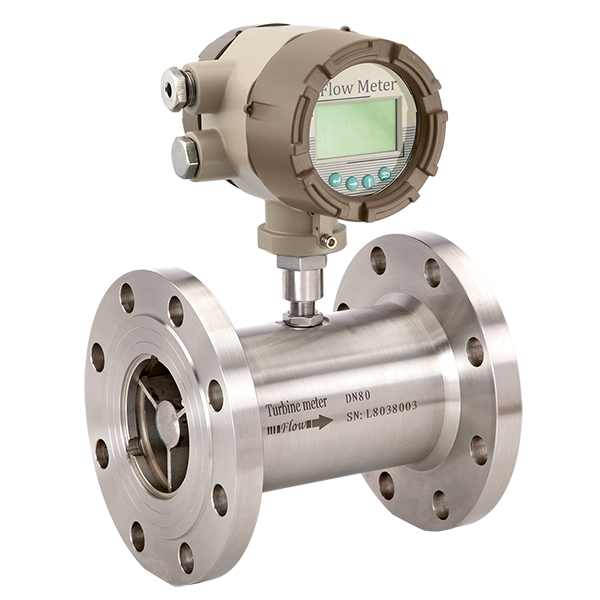

产品图片

gs_1.gif gs_1.gif gs_1.gif

仪表型号

LWGY-N2

LWGY-A

LWGY-E

信号输出

脉冲

4-20mA

4-20mA/脉冲

供电电源

DC24V

DC24V

3.6V锂电池

DC24V

精度等级

1.0~0.5级

1.0~0.5级

1.0~0.5级

测量范围

标准量程

标准量程

标准量程或扩展量程

显示器

通讯接口

可选RS485

通讯协议

Moubus HART

仪表材质

不锈钢

不锈钢

不锈钢

防爆等级

ExdIICT6 Gb

ExdIICT6 Gb

ExdIICT6 Gb

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 0.5W

< 2W

<700uA

仪表通经

DN4~DN200

DN4~DN200

DN4~DN200

介质温度

-20℃~80℃

-20℃~120℃

-20℃~150℃(需订制)

环境温度

-20℃~60℃

-20℃~60℃

-20℃~60℃
