热水流量计

文章日期:2017-09-04|阅读数:



热水流量计原理

      AK-LWGY型液体涡轮流量计(热水流量计)是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,热水流量计是采用一体化液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。若与具有特殊功能的显示仪表配套,还可以进行A定量控制、超量报警等,是流量计量和节能的理想仪表。 该类涡轮流量产品本身具备现场显示功能,也可将流量信号以脉冲的形式远传输出。仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
批发价格:

价格 ¥ 150.00~130000.00
起批量 ≥1

规格选型:
加工定制 品牌 HY/华云 型号 LUGB
类型 冲量式流量计 测量范围 0-1000(m3/h) 精度等级 0.5
公称通径 10-1000(mm) 适用介质 液体气体 工作压力 16(MPa)
工作温度 350(℃)
加工定制 品牌 华云仪表 型号 HY-LWGY
类型 叶轮式流量计 测量范围 0.04-800(m3/h)(m3/h) 精度等级 1.0
公称通径 DN4--DN200(mm)(mm) 适用介质 低粘度、无杂质的各种液体 工作压力 1.6 2.5 4.0 6.3----(MPa)(MPa)
工作温度 -20--+120(℃)(℃)
温馨提示:机油流量计根据用户用途、大小、规格不一样所以价格不一样,购买请咨询客户,华云专业技术客服为您免费解答。18915186518

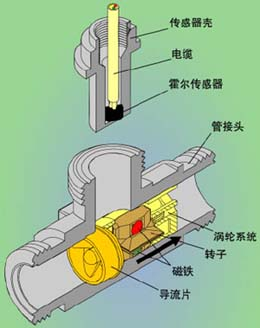

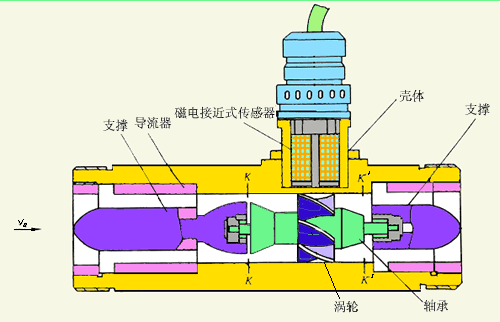

       流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k

式中:

f——脉冲频率[Hz];

k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k

Q——流体的瞬时流量(工作状态下)[m3/h];

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

  •  AK-LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m²/s的液体,对于运动粘度大于5×10-6m²/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。
  • 高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
  • 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校
  • 可得到极高的度
  •  在贸易结算中是优先选用的流量计;
  • 输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
  • 可获得很高的频率信号(3~4kHz),信号分辨力强;
  • 范围度款,中大口径可达1:20,小口径为1:10;
  • 结构紧凑轻巧,安装维护方便,流通能力大;
  • 适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
  • 专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等



二、热水流量计产品特点:
1. 热水流量计高度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2.热水流量计重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的度,在贸易结算中是优先选用的流量计;
3.热水流量计输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4. 热水流量计范围度宽,中大口径可达1:20,小口径为1:10;
5. 热水流量计适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
6. 热水流量计是一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿。

三,热水流量计选型:

仪表口径(mm)

正常流量范围(m3/h)

扩展流量范围(m3/h)

常规耐受压力(MPa)

特制耐压等级(MPa)(法兰连接方式)

DN 4

0.04~0.25

0.04~0.4

6.3

12、16、25

DN 6

0.1~0.6

0.06~0.6

6.3

12、16、25

DN 10

0.2~1.2

0.15~1.5

6.3

12、16、25

DN 15

0.6~6

0.4~8

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 20

0.8~8

0.45~9

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 25

1~10

0.5~10

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 32

1.5~15

0.8~15

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 40

2~20

1~20

6.3、2.5(法兰)

4.0、6.3、12、16、25

DN 50

4~40

2~40

2.5

4.0、6.3、12、16、25

DN 65

7~70

4~70

2.5

4.0、6.3、12、16、25

DN 80

10~100

5~100

2.5

4.0、6.3、12、16、25

DN 100

20~200

10~200

2.5

DN 125

25~250

13~250

1.6

2.5、4.0

DN 150

30~300

15~300

1.6

2.5、4.0

DN 200

80~800

40~800

1.6

2.5、4.0

四、热水流量计产品类型分类:

1.按仪表功能分类,AK-LWGY系列 涡轮流量计可分为2大类,即:
■涡轮流量传感器/变送器
■智能一体化涡轮流量计

2.热水流量计功能说明

涡轮流量传感器/变送器

该类热水涡轮流量计产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。

该类涡轮流量产品均分为基本型和防爆型(ExdIIBT6)两种,外形如图

按照不同的输出信号,该类产品可分为AK-LWGY-N型和AK-LWGY-A型

图1 基本型传感器/变送器 图2 防爆型 传感器/变送器

图2 防爆型 传感器/变送器

AK-LWGY-N型传感器:12~24VDC供电,三线制脉冲输出,高电平≥8V,低电平≤0.8V;信号传输距离≤1000米;

AK-LWGY-A型变送器:24VDC供电,二线制4-20mA 输出,信号传输距离≤1000。

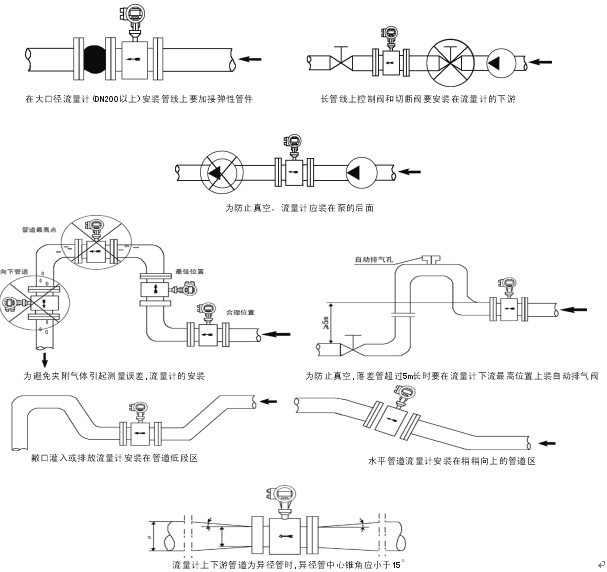

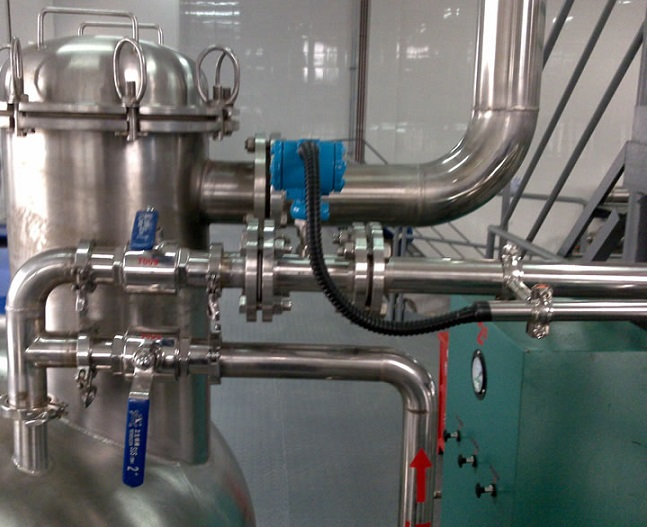

五,热水流量计安装图示及现场标定图:




热水流量计

是以全新的设计理念,将温度、压力、流量信号集于一体,通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念,因此,LUGB温压补偿智能型涡街具有结构紧凑、安装使用维护方便的特点。



二、

热水流量计

特点



   表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。
    全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。
   全新的数字滤波和修正功能使流量测量更加精准可靠。
   电池供电型无需外接电源既可连续工作两年以上。
   全新点阵汉字液晶显示,使用操作更方便。
三、

热水流量计

技术参数
测量介质:  液体、气体、蒸汽
介质粘度:  小于10cp
介质温度:  -50℃——+400℃
本体材料:  1Cr18Ni9Ti(其他材料协议供货)
传感器密封: 石墨垫片(特殊根据要求)
环境温度:  -30℃——+80℃(特殊根据要求)
公称直径:
  管道式:DN15——DN300;
  插入式:DN200-2000mm
测量精度:
  液体:测量值的±0.5%(特殊)
  气体:测量值的±0.5%
量程比:   10:1
压力等级:  PN25,PN40(高压可特殊制造)
连接方式:
  夹持式 DN15—DN300
  法兰式 DN15--DN300。
  插入式 DN200-DN2000
防爆形式:
  隔爆型  Ex dⅡBT4-T6
  本安型  Ex iaⅡCT4-T6
防护等级:  IP67
转换器壳体: 压铸铝,上漆
供电电压:  12——36VDC或3.6V电池
输出信号:   两线制4--20mA电流输出
现场显示:  可编程设定显示瞬时流量、累积流量
通讯方式:  RS485通迅





热水流量计



口径及流量范围选型对照表



DN(mm) 液体 气体 蒸汽
20 0.8-10 5-40 8-80
25 1-12 7.2-60 10-120
32 1.5-20 12-100 15-200
40 2-30 18-150 20-300
50 3-50 30-300 30-450
65 6-80 50-420 60-800
80 10-130 70-600 100-1300
100 20-200 120-1000 200-2000
125 30-300 180-1500 300-3000
150 45-450 240-2000 450-4500
200 90-900 480-4000 900-9000
250 120-1200 700-8000 1200-12000
300 180-2000 900-10000 1600-16000
