柴油计量表|柴油流量计
一、柴油计量表型号概述：
柴油计量表是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，同时柴油流量计还可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。柴油流量计是计量流经管道内液体流量总和的容积式流量计,该流量计具有测量精度高,受液体粘度影响小,表前不需要安装直管段,。
批发价格：
| 价格 |
¥ 580.00 ~8499.00
|
| 起批量 | ≥1 台 |
规格参数：
| 加工定制 | 是 | 品牌 | 华云 | 型号 | SIN |
| 类型 | 椭圆齿轮流量计 | 测量范围 | 见详情（m3/h） | 精度等级 | 0.2级，0.5级 |
| 公称通径 | DN10-DN200（mm） | 适用介质 | 见详情页 | 工作压力 | 1.0-6.4（MPa） |
| 工作温度 | -40-60（℃） | 规格 | 铸铁A型DN10,铸铁A型DN15,铸铁A型DN20,铸铁A型DN25,铸铁A型DN40,铸铁轻型A型DN50,铸铁重型A型DN50,铸铁轻型A型DN65,铸铁重型A型DN65,铸刚E型DN10,铸刚E型DN15,铸刚E型DN20,铸刚E型DN25,铸刚E型DN40,不锈钢B型DN10,不锈钢B型DN15,不锈钢B型DN20,不锈钢B型DN25,不锈钢B型DN40,4-20mA加价,脉冲输出加价 |
| 加工定制 | 是 | 品牌 | 华云 | 型号 | LWGY |
| 类型 | 叶轮式流量计 | 测量范围 | 0-800（m3/h） | 精度等级 | 0.5/1.0 |
| 公称通径 | 4-200（mm） | 适用介质 | 液体 | 工作压力 | 6.3（MPa） |
| 工作温度 | 120（℃） |
柴油计量表原理：
AK-LC系列椭圆齿轮柴油计量表是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于石油、化工、医药卫生等油类及高粘度介质的累积流量测量。柴油流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，选用不同的制造材料，可满足石油、化工、医药、食品、等各领域的液体流量计量。
在仪表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
柴油流量计是一种计量流经管道内液体流量总量的容积式仪表，具有现场显示累计流量或远距离显示瞬时流量及累计流量的功能，可与调节系统组合，实现流量检测和控制的自动化。
柴油计量表广泛应用于石油、化工等工业过程中的石油制品及其它溶液的流量测量。LC传感器壳体及椭圆齿轮均采用不锈钢材料(或铸铁材料)，具有卫生、保洁、耐腐蚀等优点，可用于液体饮料、日用化妆液及医药工业、食品工业等要求卫生、保洁场合(使用前请先用洗洁精、清水清洗)，也可用于冶金、化工等工业部门腐蚀性液体的测量。柴油流量计主要技术参数
1. 精度等级：普通型0.5级，高精度0.2级
2. 介质压力：普通型1.6MPa，高压型3.2MPa
3. 粘度范围：普通型：0.6~200mpa.s，高粘度200~1000mpa.s
4. 介质温度：普通型<120℃,高压型<200℃
5. 表体材质：铸铁、不锈钢等
6. 转动部件：铝合金、不锈钢等
7. 本安防爆：ExiallAT3
8. 连接方式：法兰连接DN10~DN100，螺纹连接DN10~DN50
9. 安装方式；水平、垂直
10. 口径系列：DN10，15，20，25，40，50，80，100
11. 压力损失：≤0.1 MPa
柴油流量计结构原理

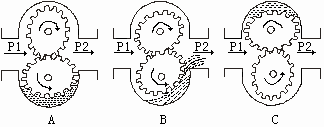

1. 在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮A、B在轴上不停的转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。
2. LC型椭圆齿轮流量计采用磁性密封连接。积算机构以字轮表示累计读数。
3. 椭圆齿轮流量计内与被测介质接触的材料有铸铁、铸铝、不锈钢、碳钢和黄钢等。
LC型椭圆齿轮流量变送器与二次仪表配套组成的椭圆齿轮流量计，具有远距离显示瞬间流量及累计流量功能，可满足自动控制需要。
变送器具有以下特点：
1. 采用先进无触点发信技术；
2. 度高，受液体粘度变化影响小；
3. 表前无须安装直管段；
4. 本质安全型防爆，防爆标志：ExiaIIAT3
5. 合格证书号为GYB5397，与关联设备LB867连用，可用于相应爆炸危险场所。
柴油计量表性能参数：
连接方式: 法兰连接:DN10～DN200
安装方式: 水平、垂直
精度等级: 普通型0.5级，高精度0.2级
耐压: 普通型1.6MPa,高压型3.2MPa
耐温度: 普通型＜120℃，高压型＜200℃
制作材质: 铸铁、铸钢、不锈钢等
转动部件: 铝合金、不锈钢等
可以选装油品过滤器
柴油流量计在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；
柴油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行
|
表头显示： |
指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出 |
|
仪表型号： |
LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示 |
|
测量介质： |
液体、各种油品 |
|
口径规格： |
10—200 |
|
流量测量范围： |
0.04-340 m3/h |
|
测量精度： |
0.5级 0.2级 |
|
被测介质温度： |
-20℃-100℃ ，***高+200℃ |
|
工作压力： |
1.6MPa 2.5MPa 6.4MPa |
|
输出信号： |
脉冲、4–20mA、RS485 |
|
通讯类型： |
RS485 |
|
电源： |
DC12V —DC24V |
|
安装方式： |
法兰连接、螺纹连接 |
|
防爆等级： |
ExiaIIBT4 |
|
防护等级： |
IP65 |
按照要求正确安装后的柴油计量表，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的柴油流量计对***小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用柴油计量表要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，柴油流量计在仪表所规定的使用温度范围内使用。长期使用后的柴油流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许***好定期进行标定。
柴油计量表测量范围及工作压力
|
型号 |
AK-LC-A铸铁 |
AK-LC-E铸钢 |
AK-LC-B不锈钢 |
||||
|
公称压力 Mpa |
1.0 1.6 |
2.5 4.0 6.4 |
1.0 1.6 |
||||
|
被测液体粘度 |
2 — 200 mPa.s |
||||||
|
被测液体温度 |
-20℃～+100℃ |
||||||
|
流 量 范 围 m³h |
|||||||
|
型号 精度等级 |
AK-LC-A铸铁 |
AK-LC-E铸钢 |
AK-LC-B不锈钢 |
||||
|
公称口径（DNmm |
0.5 |
0.2 |
0.5 |
0.2 |
0.5 |
0.2 |
|
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
|
|
|
|
|
|
|
|
|
|
柴油计量表选型编码
|
AOKE |
|
奥科公司经营标识 |
|||||||
|
基本型号 |
LC |
|
椭圆齿轮流量计基本型号 |
||||||
|
口径选择 |
-□□ |
|
通径大小 |
||||||
|
材料选择 |
-A |
|
铸铁 |
||||||
|
|
-E |
|
铸钢 |
||||||
|
|
-B |
|
不锈钢 |
||||||
|
输出信号 |
-2 |
|
无信号输出 |
||||||
|
|
-3 |
|
脉冲 DV24V供电 |
||||||
|
|
-4 |
|
4～20mA DV24V供电 |
||||||
|
复零功能 |
-N |
|
无复零功能 |
||||||
|
|
-F |
|
复零功能 |
||||||
|
过滤器 |
-N |
|
无过滤器 |
||||||
|
|
-G |
|
含过滤器 |
||||||
|
流量选择 |
（□～□） |
|
流量范围 |
||||||
定量控制仪可实现的功能
1.可外接启动、停止、清零按扭。
2.可同时控制阀及泵的开启。
3.可设置8个常用量。
4.断电，重新启动后按之前定量值继续定量。
5.可查询定量次数，定量量值，定量时间。
6.安装微型打印机可以打印定量数据。
7.全中文液晶显示，操作简单方便。
8.可安装大小阀控制定量，精度更。
以上特点是其他定量控制仪无法同时实现的，定量控制仪完美配置，而且可以根据用户要求更改内部程序，使操作更符合现场要求。
定量控制仪系统是由流量计、流量定量控制仪、电磁阀和配电箱等装置组成。
可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。
定量控制仪原理：
定量计量开始时流量定量控制仪指示电磁阀开启，流体进入流量传感器。流量传感器
将流量信号传给定量积算控制仪并开始计量，当流量达到设定值时，定量积算控制仪发出指令使电磁阀断开，恢复到初始的关闭状态。
定量控仪制技术要求
例如：给罐子定量加水（比如10L），在流量积算仪（定量控制仪）上输入10L 的定量值，
然后按一下启动按钮（或确认键），流量积算仪继电器闭合(电磁阀打开，加水灯亮),
流量积算仪开始累积，当累积数到达10L 后，流量积算仪继电器断开(电磁阀关闭，加
水灯灭),本次定量完成。
如果要进行下一次定量控制，需按一下清零按钮，再按以上步骤操作，如中间需
要暂停，可按下停止按钮。如果定量值与上次一致直接按启动按钮即可。
定量控制仪要求：
控制仪输入为4-20mA 或脉冲信号，带外接启动、停止、清零，两个继电器输出。
继电器到电磁阀需加一个中间继电器，如果电磁阀是24V 供电，需增加一个24V 开关
电源。
注：指示灯、按钮、中间继电器、空气开关、交流接触器（可省）、定量控制仪（液晶
显示）、控制箱、组成一个控制系统，控制现场（24VDC）电磁阀启动或停止，另要加一个
总电源开关、流量计，电磁阀，需要按照现场要求来做。(配件可以用户自己配)
定量控制仪特点：
1、控制箱内的控制线路及组件是根据客户所需要的流量计和设备量身定制的，信号线连接简单，到现场后一般无需调整；
2、控制箱面板设有“启动”、“停止”等按键，并有“状态指示灯”显示，因此显示直观，操作简单、方便、易学；
3、每次定量控制值可以根据需要任意更改，只需在定量控制仪内操作完成；
4、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等；
5、设有大小阀控制，分别控制大流量和小流量，达到的定量控制；
6、设有打料查询功能，可查询总打料次、每次打料时间、每次打料量等。
