润滑油流量计

文章日期:2017-09-04|阅读数:



一、润滑油流量计概述:

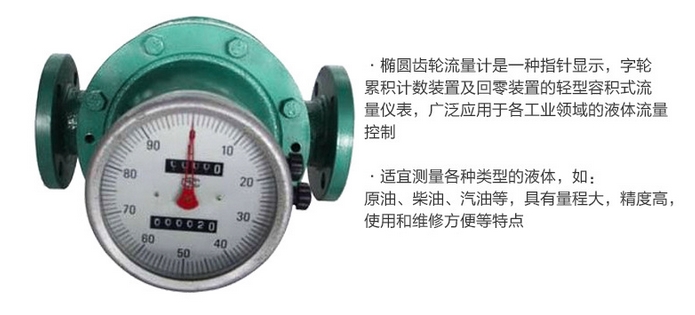

      润滑油流量计量计是一种指针显示,字轮累积计数装置及回零装置的轻型容积式流量仪表,润滑油油流量计广泛应用于各工业领域的液体流量控制,适用于各种类型的液体测量,如原油、柴油、汽油等,具有量程大,精度高,使用和维修方便等特点,同时柴油流量计还可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。

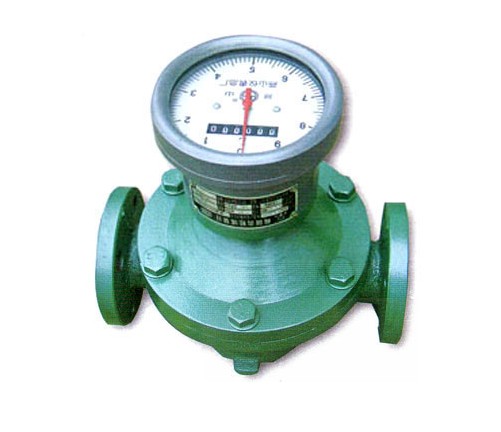

       HY-LC系列椭圆齿轮流量计(润滑油流量计)是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于高粘度介质的累积流量测量。

批发价格:

价格
¥ 180.00 ~ 9499.00
起批量 ≥1

规格参数:
加工定制 品牌 HY/江苏华云 型号 MIK-LC
类型 容积式流量计 测量范围 0.08-340(m3/h) 精度等级 0.5级
公称通径 DN10-200(mm) 适用介质 汽油、柴油等油品 工作压力 ≤1.6或≤6.4(MPa)
工作温度 -20——+100(℃) 规格 铸铁(A型)DN10,铸铁(A型)DN15,铸铁(A型)DN20,铸铁(A型)DN25,铸铁(A型)DN40,铸铁轻型(A型)DN50,铸铁重型(A型)DN50,铸铁轻型(A型)DN65,铸铁重型(A型)DN65,铸钢(E型)DN10,铸钢(E型)DN15,铸钢(E型)DN20,铸钢(E型)DN25,铸钢(E型)DN40,不锈钢(B型)DN10,不锈钢(B型)DN15,不锈钢(B型)DN20,不锈钢(B型)DN25,不锈钢(B型)DN40,过滤器可联系店内,【加价】回零功能,【加价】4-20MA反馈,【加价】脉冲输出
润滑油流量计|回零润滑油流量计厂家价格|规格选型

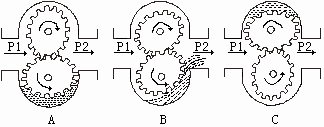

二、润滑油流量计测量原理

在流量计测量室进出两端液体压差的在作用下,一对椭圆齿轮在轴承上不停地转动并排出液体,测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q,单位时间椭圆齿轮旋转次数为N,则在该时间内流过的液体体积量为NQ。

三、润滑油流量计产品特点

       按照要求正确安装后的润滑油流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过。

小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的柴油流量计对***小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。

其次,使用润滑油流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,机油流量计在仪表所规定的使用温度范围内使用。



润滑油流量计性能参数

流量计连接方式: 法兰连接:DN10~DN200



流量计精度等级: 普通型0.5级,高精度0.2级

流量计耐压: 普通型1.6MPa,高压型3.2MPa

流量计耐温度: 普通型<120℃,高压型<200℃

流量计制作材质: 铸铁、铸钢、不锈钢等

转动部件: 铝合金、不锈钢等

可以选装油品过滤器

机油流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;

润滑油流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行



表头显示:

指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出

仪表型号:

LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示

测量介质:

液体、各种油品

口径规格:

10---200

流量测量范围:

0.04-340 m3/h

测量精度:

0.5级 0.2级

被测介质温度:

-20℃-100℃ ,***高+200℃

工作压力:

1.6MPa 2.5MPa 6.4MPa

输出信号:

脉冲、4--20mA、RS485

通讯类型:

RS485

电源:

DC12V ---DC24V

安装方式:

法兰连接、螺纹连接

防爆等级:

ExiaIIBT4

防护等级:

IP65

润滑油流量计|回零润滑油流量计厂家价格|规格选型

润滑油流量计测量范围及工作压力

型号

HY-LC-A铸铁

HY-LC-E铸钢

HY-LC-B不锈钢

公称压力

Mpa

1.0 1.6

2.5 4.0 6.4

1.0 1.6

被测液体粘度

2 — 200 mPa.s

被测液体温度

-20℃~+100℃

流 量 范 围 m³h

型号

精度等级

HY-LC-A铸铁

HY-LC-E铸钢

HY-LC-B不锈钢

公称口径(DNmm

0.5

0.2

0.5

0.2

0.5

0.2

10

0.04~0.4

0.1~0.4

0.04~0.4

0.1~0.4

0.1~0.5

0.1~0.5

15

0.25~1.5

0.3~1.5

0.25~1.5

0.3~1.5

0.3~1.5

0.3~1.5

20

0.5~3

0.6~3

0.5~3

0.6~3

0.6~3

0.6~3

25

1~6

1.2~6

1~6

1.2~6

1.2~6

1.2~6

40

2.5~15

3~15

2.5~15

3~15

3~15

3~15

50

4~24

4.8~24

4~24

4.8~24

4.8~24

4.8~24

65

5~40

8~40

5~40

8~40

8~40

8~40

80

10~60

12~60

10~60

12~60

12~60

12~60

100

16~100

20~100

16~100

20~100

20~100

20~100

150

32~190

38~190

32~190

38~190

38~190

38~190

200

34~340

68~340

34~340

68~340

68~340

68~340

















润滑油流量计选型编码

华云仪表



华云仪表公司经营标识

基本型号

LC



椭圆齿轮流量计基本型号

口径选择

-□□



通径大小

材料选择

-A



铸铁



-E



铸钢



-B



不锈钢

输出信号

-2



无信号输出



-3



脉冲 DV24V供电



-4



4~20mA DV24V供电

复零功能

-N



无复零功能



-F



复零功能

过滤器

-N



无过滤器



-G



含过滤器

流量选择

(□~□)



流量范围


参数规格:

建议零售价 ¥3500.00 加工定制 品牌 华云仪表
型号 LA 类型 容积式流量计 测量范围 0.02-1(m3/h)
精度等级 0.5 公称通径 10(mm) 适用介质 树脂 原油 润滑油
工作压力 1.6-42(MPa) 工作温度 -20-60(℃) 规格 DN10

LA齿轮流量计(圆齿轮流量计)

概述

是一种新型容积式流量计,也叫福达流量计,用于精密的连续或间断的测量管道中液体的流量或瞬间流量,适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量,微小流量即可准确计量。

工作原理与结构

流量计腔体内有一对互相啮合的齿轮作为转子,两个齿轮与腔体可以分别构成一个固定的体积,称为标准容积、流量就是通过计算一定时间内来流通过标准容积的个数来计量。



齿轮流量计结构原理图





特点

l 流量测量与流体的流动状态无关;

l 粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此被测介质的粘度愈大,泄漏误差你愈小,对测量愈有利。

l 齿轮流量计计量精度高,适用于高粘度介质流量和测量,但不适用于含有固体颗粒的流体,需加装过滤器。如介质中夹杂有气体,也会引起测量误差。

l 体积小、重量轻、运行时振动噪声小,可测量粘度高达10000pa.s的流体。计量精度为0.5级、0.2级。测量范围宽***高可达50:1

l 有通用型、高压型、食品型等多种,适用于各种清洁液体的微小流量测量。



技术参数

(一)  仪表参数

型号

流量范围m3/h

压力等级

mpa

材质

连接

方式

介质粘度

Pa.s

温度

0.5级

0.2级

LAⅠ

0.010~0.50

0.05~0.25

1.6

2.5

4.0

6.3

10.0

25

42

碳钢

304

316

内螺纹

0~10000

0~200

LAⅡ

0.020~1.00

0.080~0.60

LAⅢ

0.050~2.00

0.20~1.0

(二)  使用环境

温度-20℃~+50℃ 湿度5%~95% 气压85kpa~106kpa

(三) 电气指标

  1. 1.  供电:内电源3.6V锂电池,功耗<1mw;外电源12VDC~24VDC,功耗<2w;
  2. 2.  输出方式:脉冲、电流、RS485Mudbus 、Hart协议--等;

外形尺寸

型号

a(mm)

b(mm)

LAⅠ





LAⅡ





LAⅢ









安装方式

任意方向、前段无需直管段。如有杂质,需加装过滤器



基本

型号

1

2

3

4

说明

计数器

公称

压力

材质

准确度

LA









圆齿轮流量计









Ⅰ型









Ⅱ型









Ⅲ型





1.6~42





公称压力1.6~42mpa







C304



转子为304不锈钢







C316



转子为316不锈钢









0.5

0.5级









0.2

0.2级













型号编码
润滑油流量计|回零润滑油流量计厂家价格|规格选型
润滑油流量计|回零润滑油流量计厂家价格|规格选型
润滑油流量计|回零润滑油流量计厂家价格|规格选型

润滑油流量计|回零润滑油流量计厂家价格|规格选型





润滑油油流量计
