扰动对V锥流量计测量性能的影响


文章日期:2018-04-17|阅读数:


摘 要 对 V 锥流量计抗扰动特性的研究,有助于厘清 V 锥流量计的计量性能。将成套圆片型漩涡、圆片型剖面扰动发生器,分别安装在 V 锥流量计上、下游 0D、3D 处的直管段上,进行扰动对 V锥流量计测量性能影响的试验。通过试验数据分析得出了未安装与安装扰动发生器时流量的相对误差。研究结果表明,上、下游 0D、3D 处扰动对 V 锥流量计测量性能的影响明显,在实际使用中应引起足够的重视。

0、引言:
  为了降低流体扰动对差压式流量计测量性能带来的影响,节流装置的安装使用应具备相应的管道条件,上下游配置的直管段长度须满足相关技术要求。对于目前仍广泛使用的标准孔板来说,只要按标准[1-2]设计、制造,前后直管段的配管长度、内径、圆度等满足规范要求,安装使用前无需实流标定就可估算其测量误差。在各类技术交流及推介资料中,认为 V 锥流量计具有流体自整流能力,抗流动干扰性能强,直管段要求低的特点,提出前 1D ~ 3D、后 0D ~ 1D 直管段,有些甚至提出了不需要配置直管段就可正常使用。
  对于提出直管段上述要求的合理性与科学性,由于没有扰动对 V 锥流量计测量性能的影响进行系统的研究,使得配多长的直管段才合适没有足够的实验数据支撑,对此业界一直持有不同的看法,急需通过实验来获得答案。V 锥流量计是一种差压式流量仪表,虽然其结构具有一定的自整流能力,但其不对称的取压结构,锥体与管道的同轴度误差,管道、锥体圆度和焊接变形的影响及流场的复杂性,不可避免地会产生测量附加误差,
更没有形成成套的技术手册用于指导设计、生产、安装与使用。为了获得手资料,定制了一台口径 DN50,β 为 0.6 的 V 锥流量传感器,并配置测量范围为 6 k Pa,准确度为 0.2 级,低零漂差压变送器,其输入差压与输出电流设置为线性关系,以提高小流量时输出电流的灵敏度;配置 0.05 级四位半数字多用表用于指示差压变送器输出电流值;工作介质水为牛顿流体,连续并充满圆管及节流件,并采用成套扰动器对 V 锥流量计进行抗扰动性能的实流测试。每次实验都由笔者搭建与操作,希望能有效降低人员、环境条件及其他因素对测量结果带来的影响。

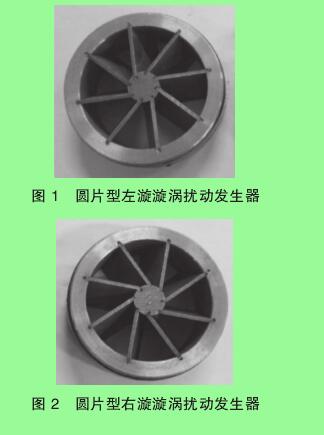

图 1 圆片型左漩漩涡扰动发生器图 2 圆片型右漩漩涡扰动发生器

图 1 圆片型左漩漩涡扰动发生器图 2 圆片型右漩漩涡扰动发生器

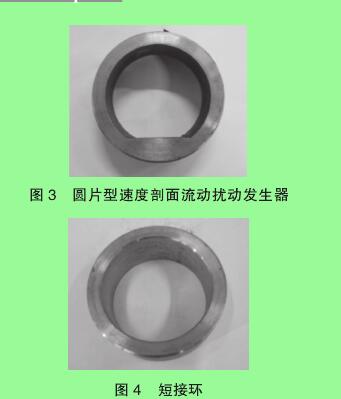

图 3 圆片型速度剖面流动扰动发生器图 4 短接环

图 3 圆片型速度剖面流动扰动发生器图 4 短接环
  圆片型左漩、右漩漩涡扰动发生器可产生类似于直角连接的两个 90°弯管所引起的漩涡。圆片型速度剖面流动扰动发生器可产生类似于突出的管道接头或尚未全开的闸阀所引起的漩涡。利用现有的工作条件,在直管段 0D 处从 DN40 直接扩大到DN50,使流动截面突然扩大,模拟日常使用中可能遇到的管道条件,研究当管道口径突变时,引起的扰流对 V 锥流量计所产生的影响。值得说明的是圆片型左漩漩涡扰动发生器、圆片型右漩漩涡扰动发生器、圆片型速度剖面流动扰动发生器是依据参考文献 [3] 附录 B 而设计制作。前直管段 0D、3D 设置扰动器的实验数据,如表 1 所示。
1.2、后直管段 0D、3D 扰动试验:
  后直管段 0D、3D 处分别安装圆片型左漩漩涡扰动发生器、圆片型右漩漩涡扰动发生器、圆片型速度剖面流动扰动发生器,同时进行了管径从 DN50突变地缩小到 DN40 的试验。实验数据如表 2 所示。

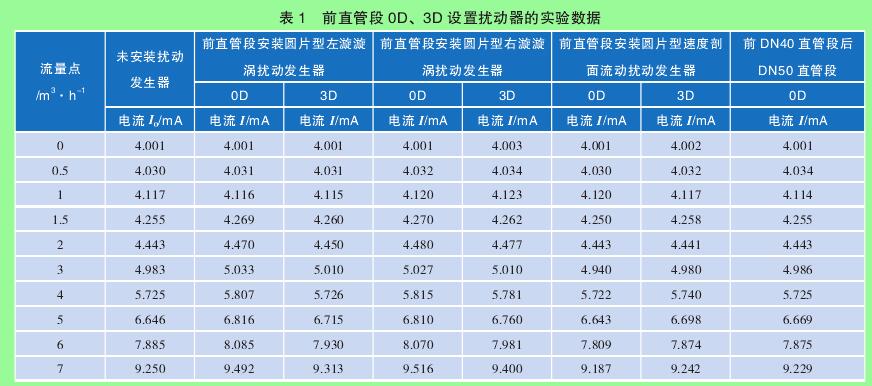

表 1 前直管段 0D、3D 设置扰动器的实验数据

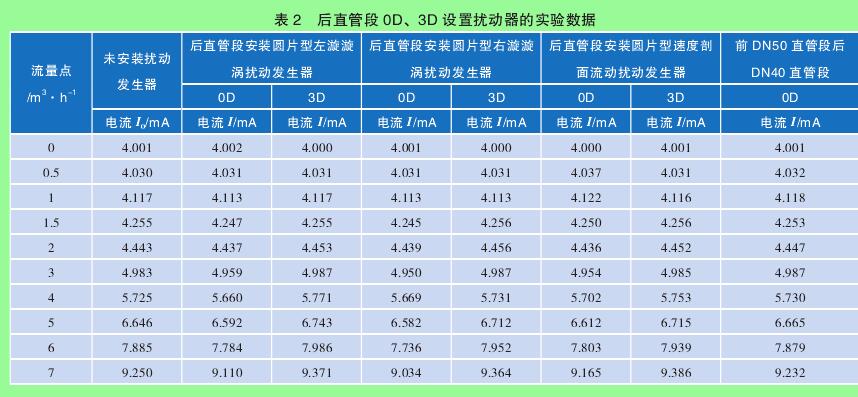

表 2 后直管段 0D、3D 设置扰动器的实验数据

表 2 后直管段 0D、3D 设置扰动器的实验数据

2、数据处理:
  由于差压变送器的输出电流正比于输入差压,设未安装扰动器输出电流为 I0,安装扰动器后输出电流为 I,则输出电流的相对误差为 [(I - I0)/I0]×100%。可得在前直管段 0D、3D 处扰动与无扰动时电流的相对误差曲线,如图 5 所示。后直管段 0D、3D 处扰动与无扰动时电流的相对误差曲线,如图 6所示。
  一般管道雷诺数 Re D< 2 300 为层流状态,Re D = 2 000 ~ 4 000 为过渡状态,Re D> 4 000 为紊流状态,流体雷诺数的计算公式如下:
计算公式
式中:  —— 体积流量,m3/h; D —— 管道内径,mm; ν —— 流体运动黏度,m2/s
  差压式流量计需有适用的雷诺数 Re D范围工作于湍流流动状态。当管道内径 D 为 50 mm,水的运动黏度 ν 为 1.006×10-6 m2/s,雷诺数 Re D取 4 000 时,则体积流量: = DνRe D/354×10-3 = 0.05×1.006×10-6×4 000/354×10-3≈ 5.7×10-4 m3/s ≈ 2.0 m3/h由此可知,体积流量在 1.0 ~ 2.0 m3/h 范围内为过渡状态。
计算公式
  由于流量与差压的方差成正比,故有流量与差压变送器输出电流的方差成正比。则流量的相对误差为
  从式(2)可得,在前直管段 0D、3D 处扰动与无扰动时流量的相对误差曲线,如图 7 所示,后直管段 0D、3D 处扰动与无扰动时流量的相对误差曲线,如图 8 所示,其中将流量小于 0.5 m3/h 的电流信号切除(当流量值较小,电流 I0接近 4 时,δ 将很大,没有实际意义)。

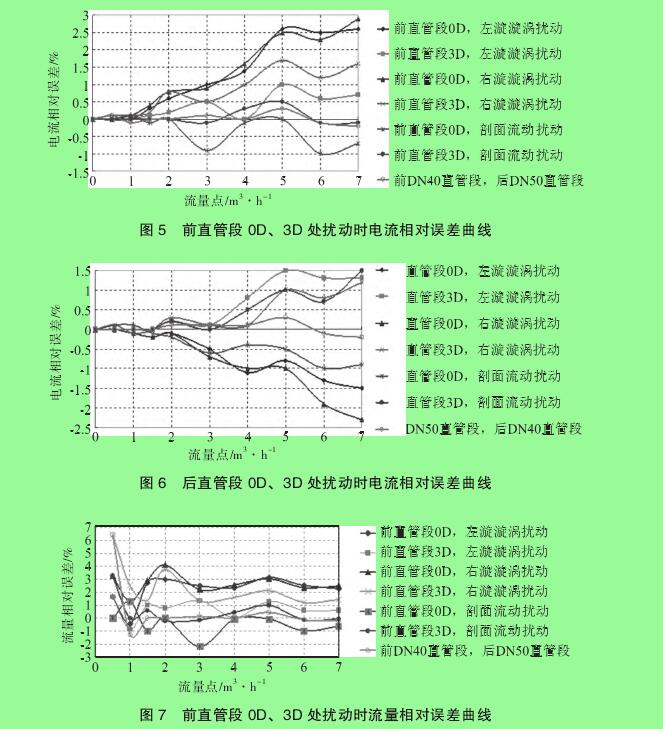

图 5 前直管段 0D、3D 处扰动时电流相对误差曲线图 6 后直管段 0D、3D 处扰动时电流相对误差曲线图 7 前直管段 0D、3D 处扰动时流量相对误差曲线

图 5 前直管段 0D、3D 处扰动时电流相对误差曲线图 6 后直管段 0D、3D 处扰动时电流相对误差曲线图 7 前直管段 0D、3D 处扰动时流量相对误差曲线

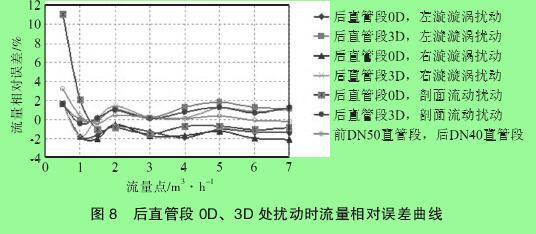

图 8 后直管段 0D、3D 处扰动时流量相对误差曲线


3、试验中发现的现象:
  当流量增大到 8 m3/h 时,在以电磁流量计作为标准表的水流量标准装置上进行测试时,由于流量波动太大已难以读数。在用玻璃转子流量计进行比对测量时,能直观地发现浮子上下大范围地沉浮,管道内的压强波动较大,流速场变化明显。另外,由于 V 锥流量计输出的差压较低,引压管液位的微小波动或差压变送器零漂对流量有着显著的影响。如在流量点 1 m3/h 处,实测输出电流仅为4.117 m A,由于差变的量程为 6 k Pa,对应的差压 Δp = [(4.117 - 4)m A /(20 - 4)m A]×6 k Pa ≈ 0.044 k Pa。在流量计静态时,若管道内压力波动或引压管内气泡等原因导致引压管内压差不平衡,只要产生 44 Pa相当于 4.5 mm 水柱的液位差,即可产生高达 1 m3/h的虚假流量[4]。虽然 V 锥流量计的压损相对较小,但产生的差压也相对较低,因此,小流量时的测量误差应引起足够重视。

4、结语:
  1)在 0D 处 V 锥流量计具有较好抗管道口径突变的能力。2)前、后 0D、3D 处扰动对 V 锥流量计测量性能的影响不可忽视。3)配置高准确度、低零漂差压变送器,差压引压管应具有良好的工作状态,否则,小信号有效切除的难度较大,并将缩减成套 V 锥流量计的范围度。4)V 锥流量计是一个典型的悬臂梁结构,即使是稳定流在支撑杆上流过,发生“卡门”涡街是不可避免的,同时受上游来流冲击也会产生时变加速度将诱  发流体振荡,当与悬臂梁结构产生共振时将对测量结果产生较大影响。由于阻流件类型的复杂多样,以及 V 锥流量计的结构、制造及安装等原因,对扰动产生测量误差的研究将是长期和艰巨的。通过扰动对 V 锥流量计测量性能影响的初步研究,抛砖引玉,将有效助推V 锥流量计的技术进步与流量事业的发展。
